日本在线伊人激情啪啪,热女人综合,999熟女,国产婷婷婷激情,少妇无码一区九区,99999A∨,亚洲狠狠丁香婷婷香蕉,91成人精品资源在线,亚洲天堂福利精品视频

通過實(shí)驗(yàn)測(cè)試KNM22陶瓷涂層性能，通過高溫高壓釜試驗(yàn)對(duì)其防腐蝕性能進(jìn)行研究。

一、高溫高壓腐蝕試驗(yàn)

1、將試件置于4MPa、120℃、含硫量為1.15mg/、埋層深度3500L～4200m、溫度為85～105℃模擬含硫地層水中進(jìn)行浸泡試驗(yàn)，測(cè)試其防腐蝕性能。

2、本實(shí)驗(yàn)選擇X80鋼為基材試板，其主要化學(xué)成分X80鋼片尺寸為25×50×2mm，用280﹟、320﹟金相砂紙一次打磨，然后分別用丙酮和乙醇清洗試片表面，用冷風(fēng)吹干，以待涂膜時(shí)使用。

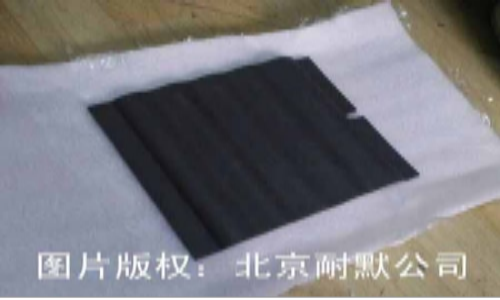

采用刷涂方式涂于X80鋼試件上，并在200℃環(huán)境下固化2h，即制得陶瓷涂層。

3、涂層性能測(cè)試

用涂鍍膜測(cè)厚儀、附著力測(cè)試儀、擺式硬度儀、漆膜沖擊器以及漆膜圓盤磨耗儀測(cè)試了涂層的厚度、附著力、硬度、抗沖擊性和耐磨性，同時(shí)采用電化學(xué)工作站，測(cè)試了涂層的防腐蝕性能。

二、結(jié)果與分析

1、涂層物理性能測(cè)試

對(duì)涂層式樣進(jìn)行涂層厚度、顯微硬度、附著力、磨損量和抗沖擊性等物理性能測(cè)試。

涂層物理性能

2、高溫高壓釜實(shí)驗(yàn)中涂層的電流密度為-4.296×10-7A/cm2，空白試樣的電流密度為-1.824×10-4A/cm2，涂層試樣的阻抗值大于空白試樣的阻抗值。說明在高溫下涂層試樣的防腐效果很好。

實(shí)驗(yàn)證明KNM22陶瓷涂層具有良好的耐磨性，這主要是因?yàn)橥繉又泻�有陶瓷相，硬度極高，在很大程度上提高了涂層的耐磨性，防腐分子的加入使該涂層的抗腐蝕性能卓越。
